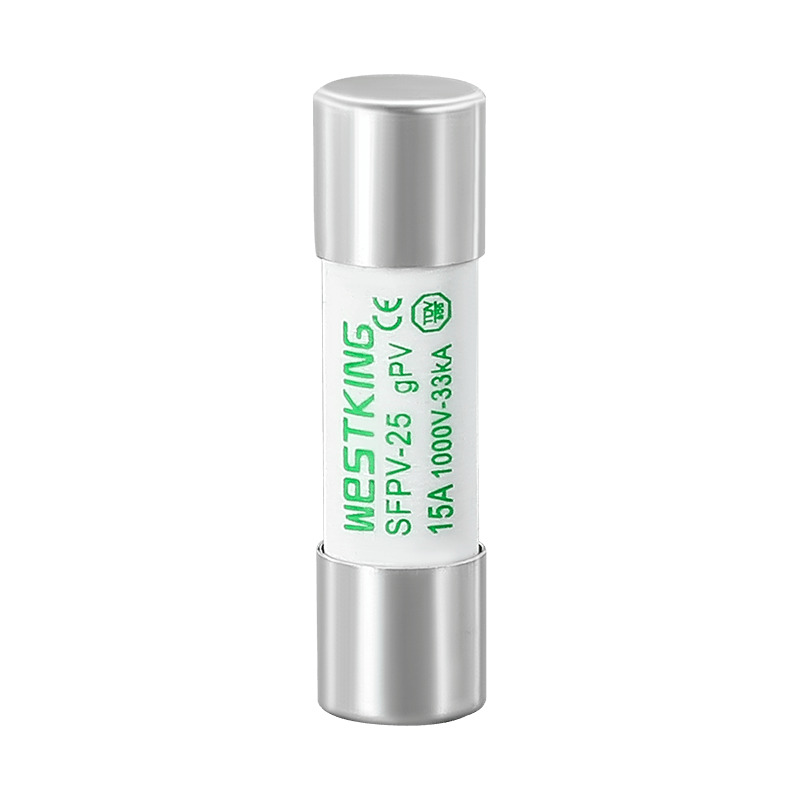

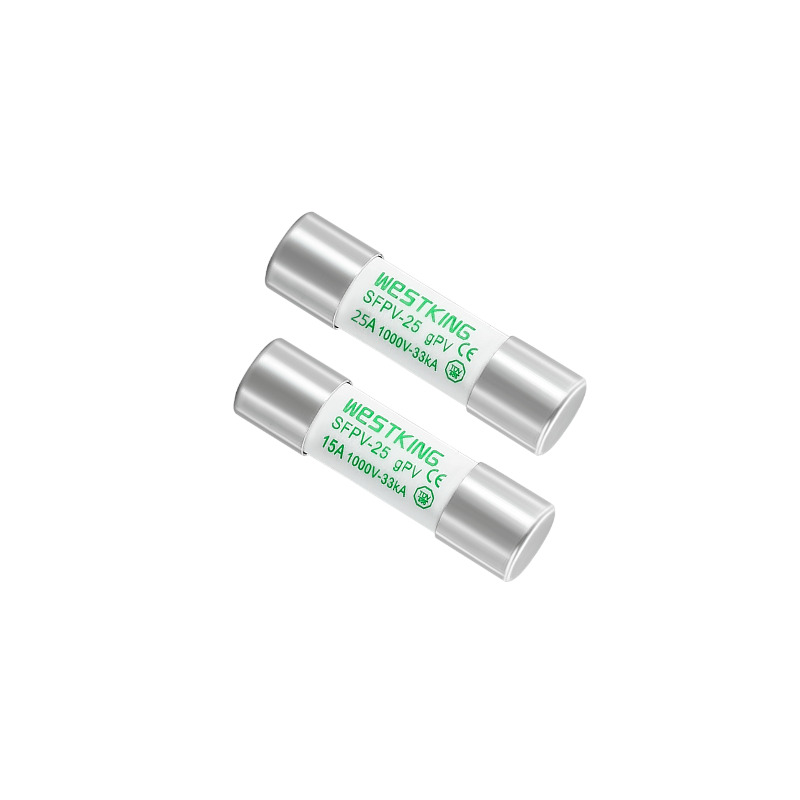

1000Vdc 10x38mm GPV PV ஃபியூஸ் இணைப்பு

ஒளிமின்னழுத்த அமைப்புகளை மனதில் கொண்டு வடிவமைக்கப்பட்டது, வெஸ்ட்கிங்கின் மாடல் SFPV-25ஒளிமின்னழுத்த அமைப்புகளின் பாதுகாப்பிற்கு உத்தரவாதம் அளிக்க வடிவமைக்கப்பட்ட ஒரு நோக்கத்திற்காக கட்டமைக்கப்பட்ட PV உருகி தொடராக வெளிப்படுகிறது. அதன் அதிநவீன வடிவமைப்புடன், இந்த ஃப்யூஸ் தொடர் வெப்பநிலை மாறுபாடுகள் மற்றும் அடிக்கடி நடப்பு சைக்கிள் ஓட்டுதலுக்கு எதிராக விதிவிலக்கான பின்னடைவை வழங்குகிறது, இதன் மூலம் கணினியின் நீடித்த ஆயுளை வளர்க்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஒளிமின்னழுத்த அமைப்புகளைப் பாதுகாக்க குறிப்பாக உருவாக்கப்பட்டது, வெஸ்ட்கிங்கின் மாதிரி SFPV-25ஒளிமின்னழுத்த பயன்பாடுகளின் பாதுகாப்பை உறுதிசெய்ய வடிவமைக்கப்பட்ட ஒரு PV உருகி தொடர். அதன் மேம்பட்ட கட்டுமானமானது வெப்பநிலை மற்றும் தற்போதைய சைக்கிள் ஓட்டுதலுக்கு சிறந்த எதிர்ப்பை வழங்குகிறது, இது அமைப்பின் நீட்டிக்கப்பட்ட ஆயுட்காலத்திற்கு பங்களிக்கிறது. 1000VDC ரேட்டிங்குடன், மாடல் SFPV-25 ஆனது ஃபியூஸ் மதிப்பிடப்பட்ட தற்போதைய மதிப்பை விட 1.35 மடங்கு குறைந்த குறைந்தபட்ச உடைக்கும் திறனைக் கொண்டுள்ளது. இது PV வரிசைகளால் உருவாக்கப்படும் வழக்கமான குறைந்த தவறான மின்னோட்ட நிலைமைகளின் கீழ் கூட பாதுகாப்பான சுற்று குறுக்கீட்டை செயல்படுத்துகிறது. உங்கள் ஆஃப்-கிரிட் அல்லது கிரிட்-டைடு பிவி சிஸ்டத்தை வெஸ்ட்கிங்ஸ் ப்ரொடெக்ஷன் ஃப்யூஸ் லைன் மூலம் எதிர்பாராத தரைப் பிழைகள் மற்றும் லைன் தவறுகளிலிருந்து பாதுகாக்கவும்.

தொழில்நுட்ப தரவு

மதிப்பிடப்பட்ட மின்னழுத்தம்:	1000Vdc
மதிப்பிடப்பட்ட மின்னோட்டங்கள்:	1A...32A
•பயன்படுத்தும் வகை:	ஜிபிவி
மதிப்பிடப்பட்ட உடைக்கும் திறன்:	33 கே.ஏ
•குறைந்தபட்ச குறுக்கீடு மதிப்பீடு:	1A > 1,45·In 2...32A > 1,35·in
இணைக்கப்படாத மின்னோட்டம்:	1,13 · இல்
•சேமிப்பு வெப்பநிலை:	-40°C ... 90°C
•இயக்க வெப்பநிலை :	-40°C ... 85°C

•சுற்றுப்புற வெப்பநிலை 25°C ஐ விட அதிகமாக இருந்தால், WESTKING இன் உருகி வெப்பநிலை திருத்தம் குணக விளக்கப்படம் மற்றும் பயனர் கையேட்டைப் பார்க்கவும்.

தரநிலைகள்

IEC/EN 60269-1 உருகி இணைப்புகள் - பொதுவான தேவைகள்

IEC/EN 60269-6 சூரிய ஒளிமின்னழுத்த அமைப்புகளுக்கான உருகி இணைப்புகள்

UL248-19 ஒளிமின்னழுத்த உருகி இணைப்புகள்

RoHS இணக்கமானது

முக்கிய அம்சங்கள்/நன்மைகள்

விதிவிலக்காக குறைந்த தவறு தற்போதைய குறுக்கீடு திறன்

அமைப்பின் ஆயுளை நீட்டிப்பதற்கான வலுவான கட்டுமானம்

வெப்பநிலை சுழற்சிக்கு எதிராக மீள்தன்மை கொண்டது

தீவிர வெப்பநிலை முழுவதும் நம்பகமான செயல்திறன் உறுதி

விண்ணப்பங்கள்

இன்-லைன் PV தொகுதிகளுக்கான பாதுகாப்பு

இணைப்பான் பெட்டி பயன்பாடுகளுக்கு ஏற்றது

அனைத்து ஒளிமின்னழுத்த அமைப்புகளுக்கும் பொருந்தும்

PV அமைப்புகளின் சரம்/வரிசை அளவில் பாதுகாப்பை வழங்குகிறது

இன்வெர்ட்டர்கள் மற்றும் பேட்டரி சார்ஜ் கன்ட்ரோலர்களுடன் இணக்கமானது

சான்றிதழ்கள்

TUV CE

is09001 iatf16949

தோற்றம்

சீனா

மின்னியல் சிறப்பியல்புகள்

கணக்கிடப்பட்ட மின் அளவு	I2t(A2s)		சக்தி இழப்பு (w) 1.0 இன்	நிகர எடை
கணக்கிடப்பட்ட மின் அளவு	உருகுதல்	அழிக்கிறது	சக்தி இழப்பு (w) 1.0 இன்	நிகர எடை
1A	5	16	0.9	10 கிராம்
2A	8	32	1.0
3A	10	48	1.3
4A	13	65	1.5
5A	22	86	1.6
6A	32	100	1.8
8A	42	135	2.1
10A	50	152	2.3
12A	57	188	2.7
15A	60	230	3.0
20A	80	310	3.6
25A	120	420	4.5
32A	185	660	5.0

t-I பண்புகள்

பரிமாணங்கள் (மிமீ)

இணக்கமான FUSE தளங்கள்

வெப்பநிலை திருத்தம் குணகம் விளக்கப்படம்

விளக்கம்:

1. உருகி பொதுவாக -5°C முதல் 40°C வரையிலான வெப்பநிலை வரம்பிற்குள் இயங்குகிறது, மேலும் கூடுதல் திருத்தம் தேவையில்லை.

2. அனுமதிக்கப்பட்ட பயன்பாட்டு நிலைமைகள் -40°C முதல் 85°C வரை.

3.அனுமதிக்கக்கூடிய பயன்பாட்டு நிபந்தனைகளின் வரம்பிற்குள், இந்த அட்டவணையைப் பார்க்கவும்.

பயனர் கையேடு

இந்த கையேடு gPV 1000Vdc 10x38mm உருகி இணைப்பு மற்றும் ஃபியூஸ் ஹோல்டருக்காக வடிவமைக்கப்பட்டுள்ளது, இவை சூரிய ஒளிமின்னழுத்த மின் உற்பத்தி பாதுகாப்பு நோக்கங்களுக்காக வடிவமைக்கப்பட்டுள்ளன.

1. வேலை நிலைமைகள்

1.1 சுற்றுப்புற காற்று வெப்பநிலை

சாதாரண பயன்பாட்டு நிலைமைகள்: சுற்றுப்புற காற்று வெப்பநிலை 40 ° C ஐ விட அதிகமாக இல்லை; 24 மணி நேரத்திற்கும் மேலாக சராசரி சுற்றுப்புற காற்று வெப்பநிலை 35 ° C ஐ விட அதிகமாக இல்லை, குறைந்த சராசரி மதிப்பு ஆண்டுக்குள் அளவிடப்படுகிறது; குறைந்தபட்ச சுற்றுப்புற வெப்பநிலை -5 ° C க்கும் குறைவாக இல்லை. அனுமதிக்கப்பட்ட பயன்பாட்டு நிலைமைகள்: -40°C முதல் 85°C வரை.

1.2 உயரம்

சாதாரண பயன்பாட்டு நிலைமைகள்: நிறுவல் உயரம் 2000m க்கு மேல் இல்லை. அனுமதிக்கப்பட்ட பயன்பாட்டு நிலைமைகள்: 2000m முதல் 4500m வரை. உயர அளவுரு திருத்தம்: அதிக உயரம் முதன்மையாக காப்புச் சிதைவு, மோசமான வெப்பச் சிதறல் நிலைகள் மற்றும் காற்றழுத்தத்தில் ஏற்படும் மாற்றங்களுக்கு வழிவகுக்கிறது.

அ) ஒவ்வொரு 100 மீட்டர் உயரத்திற்கும், உருகியின் வெப்பநிலை உயர்வு 0.1k - 0.5k அதிகரிக்கிறது.

b) ஒவ்வொரு 100 மீட்டர் உயரத்திற்கும், சுற்றுப்புற வெப்பநிலை சராசரியாக 0.5k குறைகிறது.

c) பொதுவாக, திறந்த சூழலில் பயன்படுத்தப்படும் உருகிகள் மதிப்பிடப்பட்ட மின்னோட்டத்தில் உயரத்தின் தாக்கத்தை புறக்கணிக்கலாம், மேலும் நிலையான நிலைமைகளைத் தேர்ந்தெடுக்கலாம்.

d) மூடிய சூழலில் பயன்படுத்தப்படும் உருகிகள், உறையின் சுற்றுப்புறக் காற்றின் வெப்பநிலை அல்லது உட்புற வெப்பநிலை உயரத்துடன் கணிசமாகக் குறையாமலும், இன்னும் 40°Cக்கு மேல் சென்றாலும், மதிப்பிடப்பட்ட மின்னோட்டத்தைக் குறைக்க வேண்டும். ஒவ்வொரு 1000 மீட்டர் உயரத்திற்கும், மதிப்பிடப்பட்ட மின்னோட்டம் 2% - 5% குறைகிறது.

1.3 வளிமண்டல நிலைமைகள்

சாதாரண பயன்பாட்டு நிலைமைகள்: காற்று சுத்தமானது, 40 ° C சுற்றுப்புற காற்று வெப்பநிலையில் 50% க்கு மேல் ஈரப்பதம் இல்லை; குறைந்த வெப்பநிலையில் அதிக ஈரப்பதம் அனுமதிக்கப்படுகிறது; இந்த நிலைமைகளின் கீழ், வெப்பநிலை மாற்றங்கள் காரணமாக மிதமான ஒடுக்கம் எப்போதாவது ஏற்படலாம். சாதாரண பயன்பாட்டு நிலைமைகள்: குறிப்பிடத்தக்க ஒடுக்கம் இல்லை, 95% வரை ஈரப்பதத்துடன்.

2.நிறுவல் நிபந்தனைகள்

உருகி கிடைமட்டமாக அல்லது செங்குத்தாக நிறுவப்பட வேண்டும், உண்மையான சூழ்நிலையைப் பொறுத்து குறிப்பிட்ட நிறுவலுடன். மின் அனுமதி 8 மிமீக்கு குறைவாகவும், ஊர்ந்து செல்லும் தூரம் 10 மிமீக்கு குறைவாகவும் இருக்க வேண்டும். பிவி ஃபியூஸின் நிறுவல் வகை வகுப்பு III ஆகும். நிறுவல் நிபந்தனைகள் பின்வருமாறு:

அ) குறிப்பிடத்தக்க அதிர்வு மற்றும் அதிர்ச்சி இல்லாத இடத்தில்.

b) வெடிப்பு அபாயங்கள் இல்லாத மற்றும் உலோகங்களை அரிக்கும் அல்லது காப்புகளை அழிக்கக்கூடிய வாயுக்கள் அல்லது தூசுகள் இல்லாத ஒரு ஊடகத்தில் (கடத்தும் தூசி உட்பட).

c) மழை அல்லது பனி ஊடுருவல் இல்லாத இடத்தில்.

3.நிறுவல் முறை:

a) TH35 நிலையான இரயில் நிறுவல்;

b) திருகு விவரக்குறிப்பு: M5;

c) பரிந்துரைக்கப்பட்ட நிறுவல் முறுக்கு: 2.0 N·m;

ஈ) முறுக்கு சகிப்புத்தன்மை: ± 3%.

4. பேக்கேஜிங் மற்றும் சேமிப்பு

பேக்கேஜிங்: வெஸ்ட்கிங்கிலிருந்து வரும் PV ஃப்யூஸ்கள், மழை, ஈரப்பதம் எதிர்ப்பு மற்றும் பலவீனம் ஆகியவற்றுக்கான பாதுகாப்பு லேபிள்களுடன், நெளி காகித உள் பெட்டிகள் மற்றும் வெளிப்புற அட்டைப்பெட்டிகளில் வருகின்றன.

சேமிப்பு: வெப்பநிலை: -40°C முதல் 40°C வரை; ஈரப்பதம் 40 ° C இல் 70%, 30 ° C இல் 80% மற்றும் 20 ° C க்குக் கீழே 90% ஐ விட அதிகமாக இருக்காது; ஈரப்பதம்-ஆதாரம், திரவ நீருடன் தொடர்பைத் தவிர்க்கவும் மற்றும் ஈரப்பதத்தை உறிஞ்சுவதன் காரணமாக சிதைப்பது; தீயில்லாத.

5.பயன்பாடு மற்றும் பராமரிப்பு

PV ஃபியூஸ்கள் பாதுகாப்பான பயன்பாட்டை உறுதி செய்வதற்காக ஃபாஸ்டென்சர்களின் நிலையை ஆய்வு செய்து, தொழில்முறை பணியாளர்களால் தொடர்ந்து சுத்தம் செய்யப்பட்டு பராமரிக்கப்பட வேண்டும். பிவி ஃபியூஸ் இணைப்பு உருகும்போது, அதை வெஸ்ட்கிங்கிலிருந்து பிவி ஃபியூஸுடன் மாற்ற பரிந்துரைக்கப்படுகிறது. ஃபியூஸ் உறுப்பை மாற்றும் போது, PV Fuse ஹோல்டரிலிருந்து தூசி மற்றும் பிற அசுத்தங்களை அகற்றவும்

இந்த கையேட்டை கவனமாக படிக்கவும், ஏனெனில் இது உருகிகளை சரியாகப் பயன்படுத்த உதவும். WESTKING New Energy Technology Co., Ltd. எங்கள் வாடிக்கையாளர்களுக்கு உயர்தர உருகிகளை வழங்குவதோடு மட்டுமல்லாமல், மின் பாதுகாப்பு சிக்கல்களைத் தீர்ப்பதில் பயனர்களுக்கு உதவ விரிவான தொழில்நுட்ப சேவைகளையும் வழங்குகிறது. DC உருகிகளை ஆராய்ச்சி செய்து உற்பத்தி செய்யும் சீனாவின் முதல் நிறுவனமாக, WESTKING புதிய ஆற்றல் மின் துறைக்கு சிறந்த உருகி தயாரிப்புகளை வழங்குவதில் உறுதியாக உள்ளது.
