10x38mm 1000VDC PV ஃப்யூஸ் ஹோல்டர்

வெஸ்ட்கிங்கின் சமீபத்திய கண்டுபிடிப்பை அறிமுகப்படுத்துகிறோம்: அனைத்தையும் உள்ளடக்கிய ஃபியூஸ் ஹோல்டர் தொடர்ஒளிமின்னழுத்த அமைப்பு பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. துல்லியமாக வடிவமைக்கப்பட்ட, 10X38மிமீ ஃபோட்டோவோல்டாயிக் ஃப்யூஸ் ஹோல்டர் தொடர் ஒளிமின்னழுத்த அமைப்புகளைப் பாதுகாப்பதற்காக வடிவமைக்கப்பட்டுள்ளது. ஒரு மட்டு வடிவமைப்பு பெருமையுடன், இந்த ஃப்யூஸ் ஹோல்டர்கள் பாதுகாப்பு மற்றும் பயனர் நட்புக்கு முன்னுரிமை அளிக்கின்றன, IP20 பாதுகாப்பு மதிப்பீட்டை வழங்கும் போது கடுமையான IEC மற்றும் UL தரநிலைகளை சந்திக்கின்றன. அவற்றை வேறுபடுத்துவது அவற்றின் உள்ளுணர்வு உருகி மாற்று செயல்பாடு, சிரமமில்லாத பராமரிப்புக்கு ஒரு மென்மையான தட்டு தேவைப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வெஸ்ட்கிங் புதுமையான மற்றும் விரிவான ஃப்யூஸ் ஹோல்டரை அறிமுகப்படுத்துகிறதுதயாரிப்புகள். 10X38மிமீ ஒளிமின்னழுத்த உருகி வைத்திருப்பவர் தொடர் ஒளிமின்னழுத்த அமைப்புகளின் பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. மட்டு வடிவமைப்பைக் கொண்டிருக்கும், இந்த ஃப்யூஸ் ஹோல்டர்கள் பாதுகாப்பானவை மற்றும் பயன்படுத்த எளிதானவை, IEC மற்றும் UL தரநிலைகளுக்கு இணங்க, IP20 இன் பாதுகாப்பு மதிப்பீட்டை வழங்குகின்றன, மேலும் ஒரு ஃபியூஸ் மாற்றும் செயல்பாட்டையும் உள்ளடக்கியது (ஒளி தட்டினால் போதும்). 10X38mm PV ஃப்யூஸ் ஹோல்டர் சீரிஸ் காட்சி ஃப்யூஸ் பிரேக் இண்டிகேட்டருடன் அல்லது இல்லாமல் கிடைக்கிறது, மேலும் ஒற்றை-துருவ வடிவமைப்பில் தேர்ந்தெடுக்கலாம். கடினமான மற்றும் நீடித்த தெர்மோபிளாஸ்டிக் பொருட்களால் ஆனது, வெஸ்ட்கிங்கின் தொடர் தயாரிப்புகள் நிலைத்தன்மை மற்றும் நீடித்த தன்மையை உறுதி செய்கின்றன.

சிறப்புப் பரிந்துரை: உங்கள் ஒளிமின்னழுத்த அமைப்புக்கு விரிவான பாதுகாப்பை வழங்க, வெஸ்ட்கிங்கின் 10X38mm PV ஃப்யூஸ் ஹோல்டர்களைப் பயன்படுத்தவும்.

தொழில்நுட்ப தரவு

மதிப்பிடப்பட்ட மின்னழுத்தம்:	1000Vdc அல்லது 1100Vdc
மதிப்பிடப்பட்ட மின்னோட்டங்கள்:	32A
•பாதுகாப்பு அளவு:	IP20
•தயாரிப்பு அளவு:	10x38mm gPV உருகி இணைப்பு
• மதிப்பிடப்பட்ட உடைக்கும் திறன்:	33kA
•சேமிப்பு வெப்பநிலை:	-40°C ... 90°C
•இயக்க வெப்பநிலை :	-40°C ... 85°C
•பியூஸ் ஹோல்டரின் சக்திச் சிதறல்:	0.37W
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம்:	6 கி.வி

தரநிலைகள்

IEC/EN 60269-1

IEC/EN 60269-2

UL4248-1 உருகி வைத்திருப்பவர்கள்

UL4248-19 ஒளிமின்னழுத்த உருகி வைத்திருப்பவர்கள்

UL486E வயரிங் டெர்மினல்கள்

CSA C22.2 Nº 4248-1 ஃப்யூஸ் ஹோல்டர் அசெம்பிளிகள்

CSA 22.2 Nº 65 வயர் இணைப்பிகள்

முக்கிய அம்சங்கள்/நன்மைகள்

இடத்தை சேமிக்கும் சிறிய வடிவமைப்பு

நெகிழ்வுத்தன்மைக்கான மாடுலர் கட்டுமானம்

எளிதாக ஒருங்கிணைக்க TH35 DIN ரயில் நிறுவல்

IP20 பாதுகாப்பு நிலை

விரல்-பாதுகாப்பான வடிவமைப்பு

வசதியான உருகி அணுகல்

கூடுதல் பாகங்கள் இல்லாமல் பூட்டக்கூடியது

மூடிய மற்றும் திறந்த நிலைகளில் சீல் செய்யக்கூடியது

விருப்ப காட்சி உருகி காட்டி

PBT பிளாஸ்டிக் பொருட்களால் ஆனது

960 வரை பளபளப்பான கம்பி எரியக்கூடிய குறியீட்டுடன் சுடர்-தடுப்பு பொருட்களை உள்ளடக்கியது

விண்ணப்பங்கள்

1100VDC வரையிலான ஒளிமின்னழுத்த பயன்பாடுகள்

PV சரம்/வரிசை அளவில் பாதுகாப்பு

இன்வெர்ட்டர் பயன்பாடுகள்

இணைப்பான் பெட்டி செயல்பாடு

சான்றிதழ்கள்

is09001 iatf16949

TUV CE

தோற்றம்

சீனா

மின்னியல் சிறப்பியல்புகள்

வகை	தலைமையிலான காட்டி	நிகர எடை	பேக்கிங்

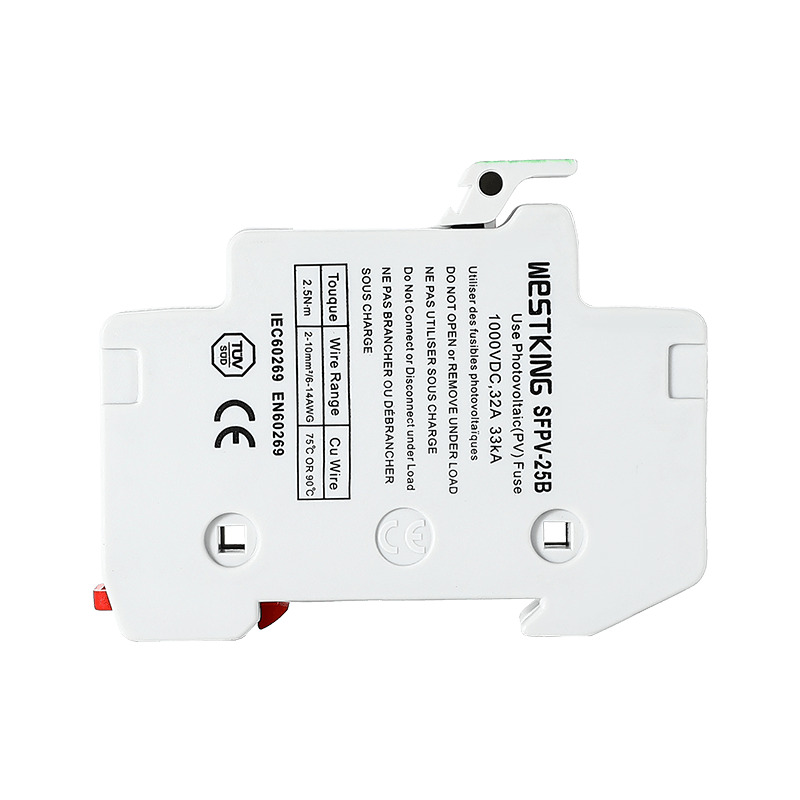

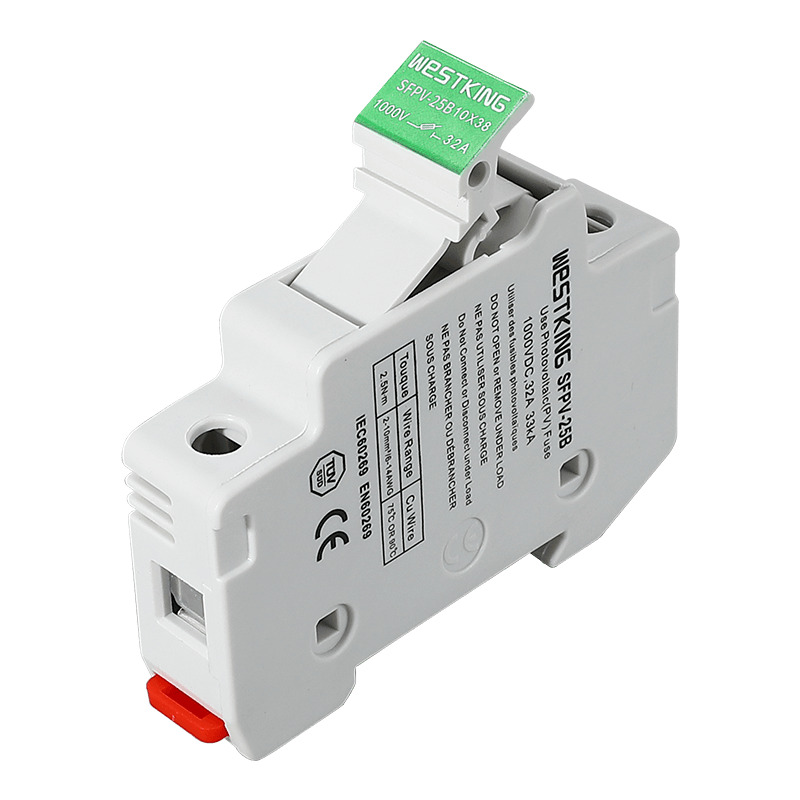

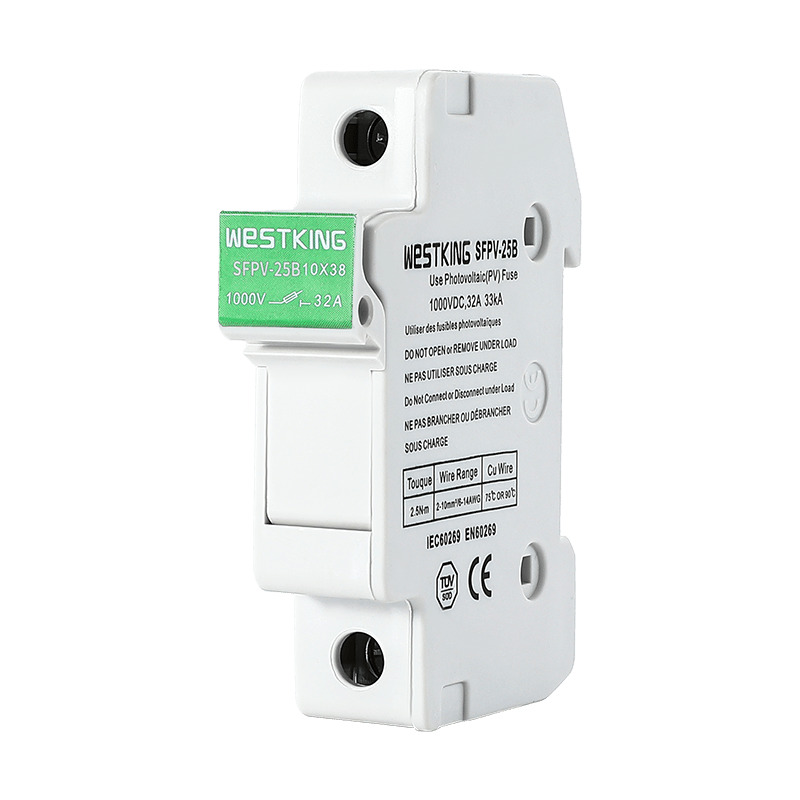

SFPV-25B-1P	இல்லை	60 கிராம்	12 பிசிக்கள் / பெட்டி
SFPV-25B-2P	இல்லை	121 கிராம்	6 பிசிக்கள் / பெட்டி
SFPV-25B-3P	இல்லை	182 கிராம்	4 பிசிக்கள் / பெட்டி
SFPV-25B-4P	இல்லை	243 கிராம்	3 பிசிக்கள் / பெட்டி

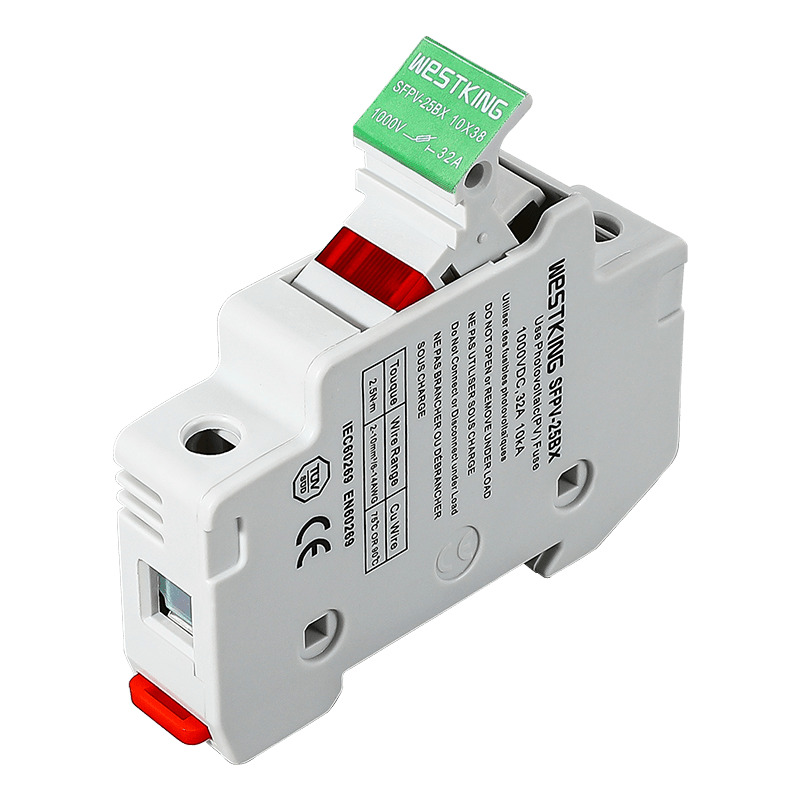

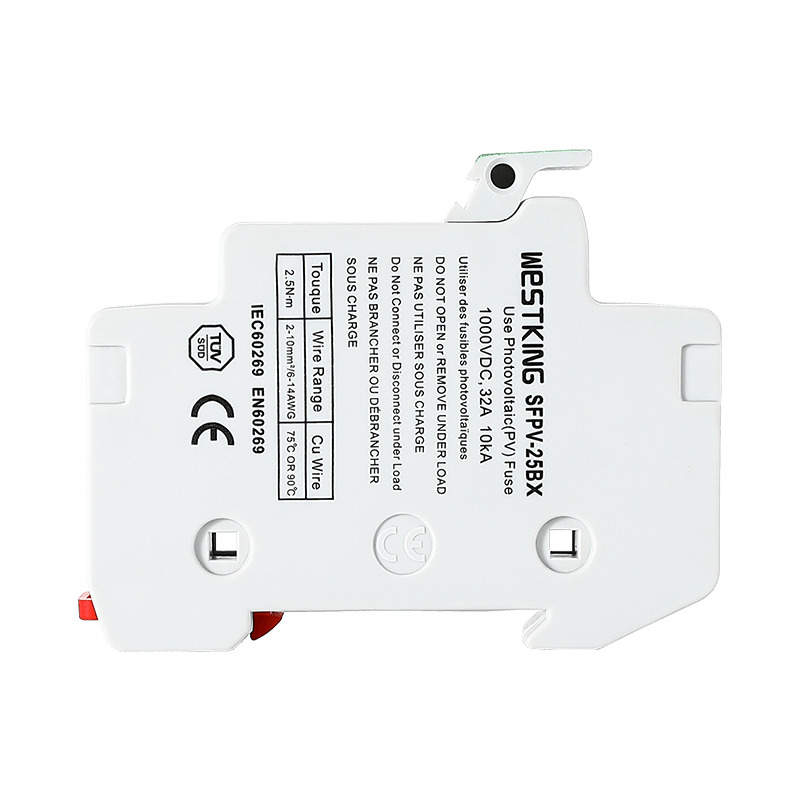

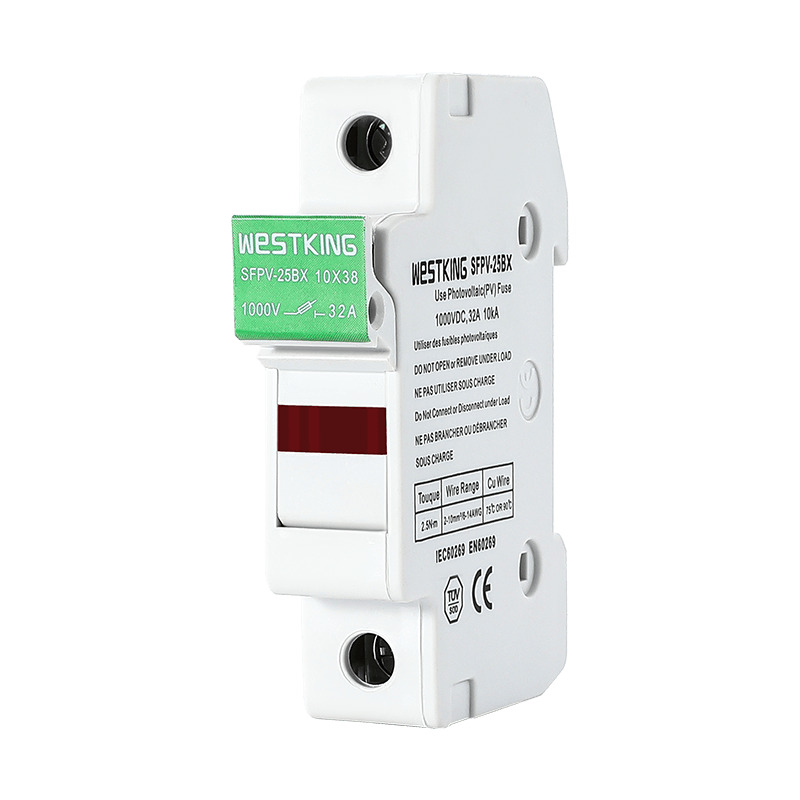

SFPV-25BX-1P	ஆம்	62 கிராம்	12 பிசிக்கள் / பெட்டி
SFPV-25BX-2P	ஆம்	125 கிராம்	6 பிசிக்கள் / பெட்டி
SFPV-25BX-3P	ஆம்	187 கிராம்	4 பிசிக்கள் / பெட்டி
SFPV-25BX-4P	ஆம்	249 கிராம்	3 பிசிக்கள் / பெட்டி

பரிமாணங்கள் (மிமீ)

இணக்கமான FUSE தளங்கள்

WESTKING 10X38mm PV ஃப்யூஸ் ஹோல்டர் சீனாவில் ஒளிமின்னழுத்த மின் உற்பத்தி பயன்பாடுகளில் 30 மில்லியன் யூனிட்களைத் தாண்டியுள்ளது. ஒளிமின்னழுத்த உருகிகள் பொதுவாக குறிப்பிடத்தக்க வெப்பநிலை வேறுபாடுகளுடன் கடுமையான சூழல்களில் வெளிப்புறங்களில் பயன்படுத்தப்படுவதால், ஒளிமின்னழுத்த உருகிகளின் பொருள் தேர்வுக்கு கடுமையான தேவைகள் உள்ளன. ஆராய்ச்சி மற்றும் மேம்பாட்டுக் கட்டத்தில், WESTKING நியூ எனர்ஜி டெக்னாலஜி கோ., லிமிடெட் விரிவான உருவகப்படுத்தப்பட்ட வேலை நிலை சோதனைகள் மற்றும் சரிபார்ப்புகளை நடத்தியது. சந்தையில் உண்மையான இயக்க நிலைமைகளைக் குறிப்பிடுவதன் மூலம் மற்றும் சுற்றுச்சூழல் காரணிகளைக் கருத்தில் கொண்டு, WESTKING இறுதியாக ஒரு ஒளிமின்னழுத்த ஹோல்டரை உருவாக்கியது, இது கடுமையான சுற்றுச்சூழல் சோதனை நிலைமைகளைத் தாங்கும். இது சீன சந்தையில் சிறந்த வாய் வார்த்தைக்கு வழிவகுத்தது, பல தொழில்நுட்ப மாற்ற திட்ட ஏல மாதிரிகளில் எங்கள் தயாரிப்புகளுக்கு பயனர்களிடமிருந்து அதிக மதிப்பீடுகள் கிடைத்தன.

10X38mm PV ஃப்யூஸ் ஹோல்டர் பயன்பாட்டு சூழல்களுக்கான சுற்றுச்சூழல் குறைப்பு குணகங்களின் அட்டவணை, நிறுவல் மற்றும் வயரிங் வழிமுறைகளுடன் கீழே உள்ளது. ஃபோட்டோவோல்டாயிக் உருகிகளின் சரியான பயன்பாட்டிற்கு இது மிகவும் முக்கியமானது மற்றும் ஃப்யூஸ் ஹோல்டரின் சேவை ஆயுளை நீட்டிக்கும் போது பிழைகளைக் குறைக்கும் என்பதால், தயவுசெய்து அதை கவனமாகப் படிக்கவும்.

வயரிங் பற்றி

அதிகபட்ச இறுக்கமான முறுக்கு: 2Nm

1-16mm² (16-6AWG) அளவுள்ள கடினமான அல்லது மல்டிஸ்ட்ராண்ட் கம்பிகளுக்கு, அதிகபட்சமாக 2x6mm² PZ2 அல்லது 5.5x1mm பிளாட் ஸ்க்ரூ டிரைவர்களைப் (அதிகபட்ச விட்டம் 6 மிமீ கொண்ட) பயன்படுத்துமாறு வெஸ்ட்கிங் பரிந்துரைக்கிறது.

வெஸ்ட்கிங் 10X38mm pv ஃப்யூஸ் ஹோல்டர்
டிரேட்டிங் குணகம் அட்டவணை

சுற்றுப்புற வெப்பநிலை	-40° முதல் 20℃	30℃	40℃	50℃	60℃	70℃	80℃	90℃
மதிப்பீடு குறைப்பு காரணி (Le)	1	1	1	0.92	0.83	0.73	0.62	0.48
ஈரப்பதம்	95%	90%	80%	50%	-	-	-	-
மதிப்பீடு குறைப்பு காரணி (Le)	1	0.95	0.90		-	-	-	-

துருவங்களின் எண்ணிக்கை (பக்கமாக)	மின்னோட்டத்தை குறைக்கும் காரணி (lth)
1p-3p	1
4P ஐ விட பெரியது அல்லது சமமானது	0.9
