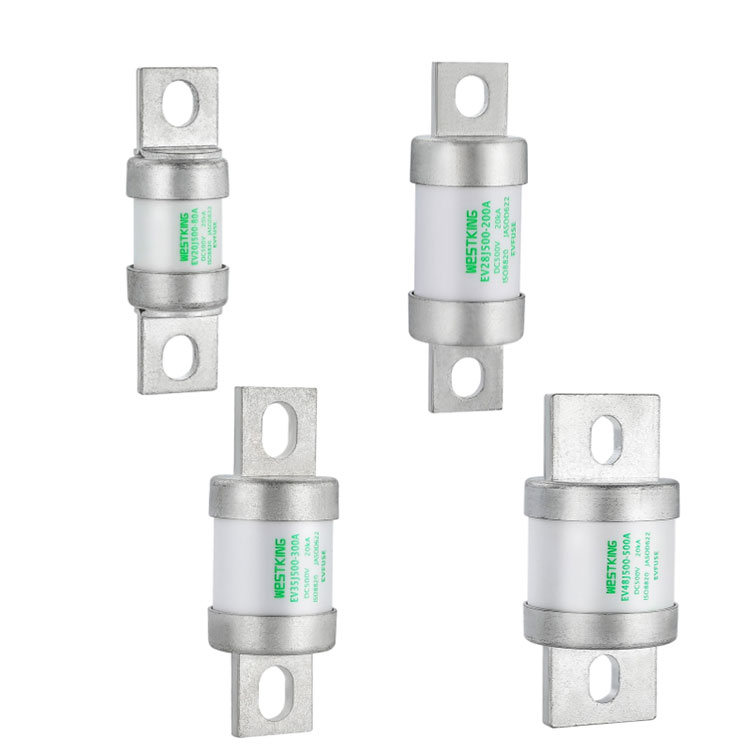

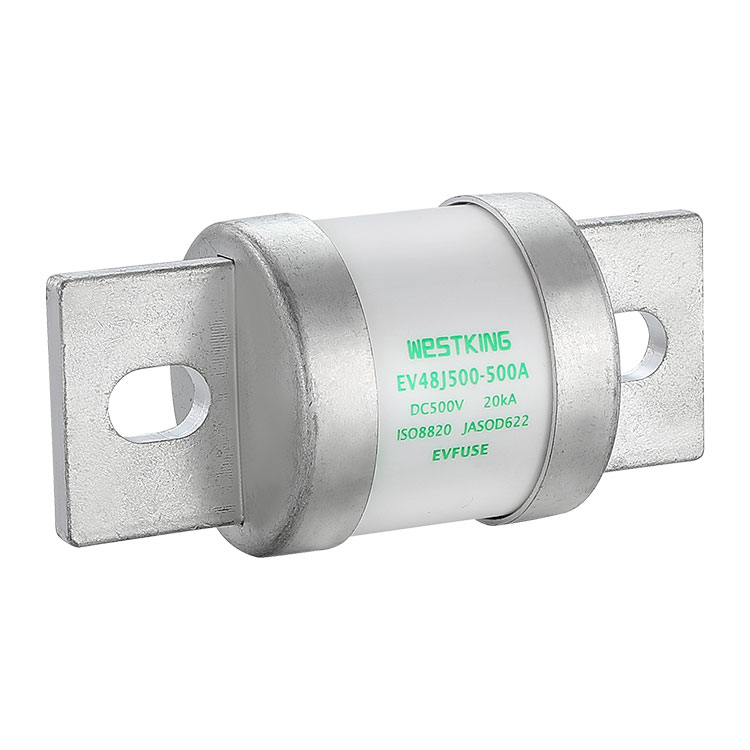

J EV ஃப்யூஸ் 500VDC தொடர்

EV உருகுகிறதுவெஸ்ட்கிங் நியூ எனர்ஜி டெக்னாலஜி கோ., லிமிடெட் தயாரித்தது, மின்சார வாகனங்களின் பல்வேறு அமைப்புகளில் முக்கியமான பாதுகாப்புப் பாத்திரத்தை வகிக்கிறது, சர்க்யூட் ஓவர்லோட்கள் மற்றும் ஷார்ட் சர்க்யூட்டுகளை திறம்பட தடுக்கிறது மற்றும் மின்சார வாகனங்களின் பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது. Sibo New Energyஐத் தேர்ந்தெடுப்பதன் மூலம், நீங்கள் சிறந்த வாழ்க்கையை வாழலாம் மற்றும் பாதுகாப்பான பயணத்தை மேற்கொள்ளலாம். WESTKIG க்கு சொந்தமான EVFUSE தொடர், புதிய ஆற்றல் மின்சார வாகனங்களின் பாதுகாப்பிற்குப் பயன்படுத்தப்படுகிறது, இது வாகனத் துறையின் உயர்தரத் தேவைகளைப் பூர்த்தி செய்கிறது. உயர் மின்னழுத்த DC பேட்டரி அமைப்புகளின் பயன்பாட்டை திருப்திப்படுத்தும் அதே வேளையில், இது கணினிக்கு மிகவும் பயனுள்ள மற்றும் சிக்கனமான தயாரிப்பு தீர்வுகளை வழங்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வெஸ்ட்கிங் வகை J சாலை வாகனங்கள் ஃபியூஸ்-இணைப்புகள் 500VDC மற்றும் 750VDC மின்னழுத்தங்களில் கிடைக்கின்றன. அவை பொதுவாக PDU களில் முக்கிய சுற்று பாதுகாப்பு கூறுகளாகப் பயன்படுத்தப்படுகின்றன, 50A முதல் 600A வரையிலான மின்னோட்டங்கள், வெவ்வேறு வாகன மாதிரிகளுக்கு ஏற்றது. WESTKING EV FUSE ஆனது அதிக வெப்பநிலை, ஈரப்பதம் மற்றும் அதிர்வு போன்ற கடுமையான சூழல்களில் அதன் இயல்பான செயல்பாட்டை உறுதிப்படுத்த மேம்பட்ட பொருட்கள் மற்றும் தொழில்நுட்பங்களைப் பயன்படுத்துகிறது, இதன் மூலம் மின்சார வாகனங்களின் பாதுகாப்பு மற்றும் நம்பகத்தன்மையை அதிகரிக்கிறது.

தொழில்நுட்ப தரவு

வகை	மதிப்பிடப்பட்ட மின்னழுத்தம்	மதிப்பிடப்பட்டது நீரோட்டங்கள்
EV20J500	500VDC	50A-150A
EV28J500	500VDC	100A-250A
EV35J500	500VDC	200A-400A
EV48J500	500VDC	300A-600A

•பயன்படுத்தும் வகை:	gEV
மதிப்பிடப்பட்ட உடைக்கும் திறன்:	20 கே.ஏ
•நேரம் மாறிலி:	2± 0.5ms
இணைக்கப்படாத மின்னோட்டம்:	1,13 · இல்
சுற்றுப்புற வெப்பநிலை:	-40°C ... 125°C

பொருள் விளக்கம்:

1- உருகி குழாய் உயர்-கடினத்தன்மை 95% அலுமினா செராமிக் மூலம் புனையப்பட்டது;

2- உருகி உறுப்பு இறக்குமதி செய்யப்பட்ட ஜப்பானிய பொருட்களிலிருந்து வடிவமைக்கப்பட்டது மற்றும் துல்லியமான டை-ஸ்டாம்பிங்கிற்கு உட்பட்டது.

கட்டுமான செயல்முறை:

1- உலோக செப்பு கூறுகள் முதலில் riveted பின்னர் மீண்டும் பற்றவைக்கப்படுகின்றன;

2- உள் குவார்ட்ஸ் மணல் வெஸ்ட்கிங்கின் பிரத்தியேக குணப்படுத்தும் சிகிச்சை செயல்முறையை உள்ளடக்கியது, இது டைனமிக் செயல்பாட்டின் போது வரி தவறுகளால் தூண்டப்படும் தயாரிப்பு பற்றின்மை மற்றும் ஆர்க் ஸ்ப்ரே ஆகியவற்றிலிருந்து பாதுகாக்கிறது.

தரநிலைகள்

ISO8820-8

D622 ஐப் பெறவும்

வாகனத் தேவைகளுக்கு இணங்க ITAF16949 தர அமைப்பின் கீழ் தயாரிக்கப்பட்டது

RoHS இணக்கமானது

கோரிக்கையின் பேரில் ரீச் அறிவிப்பு கிடைக்கும்

முக்கிய அம்சங்கள்/நன்மைகள்

உயர் அலை மின்னோட்ட எதிர்ப்பு

கடுமையான ஓட்டுநர் நிலைமைகளைத் தாங்கும்

பாதுகாப்பான மற்றும் நம்பகமான இணைப்பு பண்புகள்

அதிக சுமை மற்றும் குறுகிய சுற்றுக்கு எதிராக இரட்டை பாதுகாப்பு

குறைந்த வெப்பநிலை உயர்வு மற்றும் மின் நுகர்வு, பேட்டரி வரம்பை நீட்டிக்கும்

அதிக உடைக்கும் திறன்

உயர் சைக்கிள் ஓட்டுதல் செயல்திறன்

விண்ணப்பங்கள்

பேட்டரி பேக் பாதுகாப்பு

BDU மற்றும் PDU

துணைப் பொருட்களுக்கான பேட்டரி சந்திப்பு பெட்டி

இது/எல்லாம்

மின் ஆற்றல் சேமிப்பு

பேட்டரி சார்ஜர்

சூப்பர் கேபாசிட்டர் பேக் பாதுகாப்பு

டிசி ரிலே / டிஸ்கனெக்டர் / சுவிட்சுக்கான காப்பு பாதுகாப்பு

பராமரிப்பு பாதுகாப்பு துண்டிப்பு (MSD)

சான்றிதழ்கள்

is09001 iatf16949

தோற்றம்

சீனா

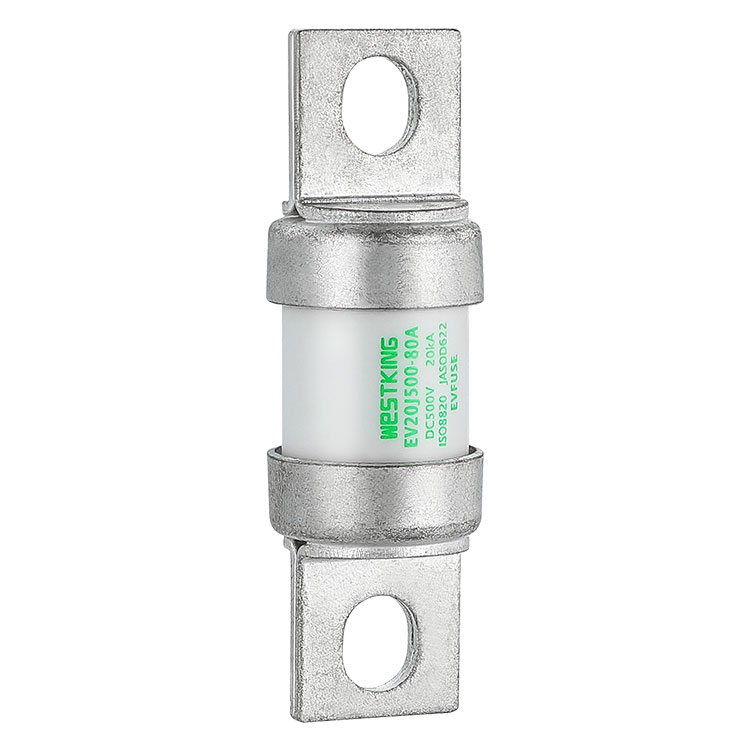

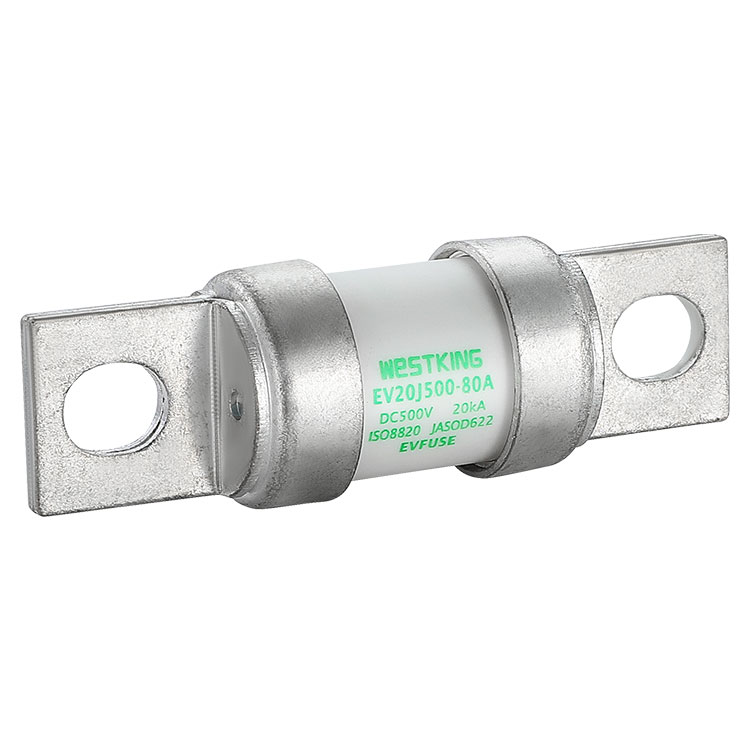

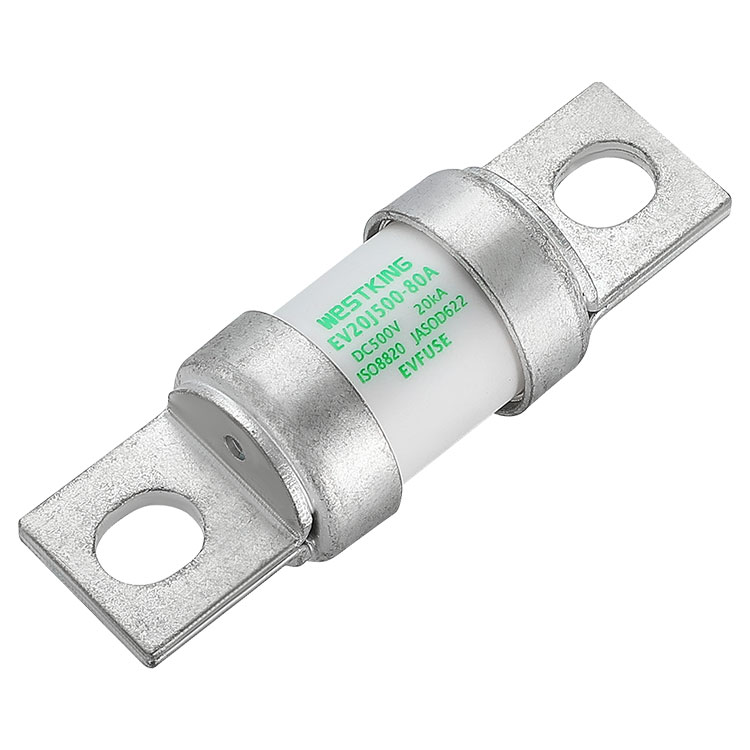

எலக்ட்ரிக் வாகன பவர் ஃப்யூஸ்கள் 500VDC EV20J500 பாதுகாப்பு பேட்டரி பேக்கிற்கு

வகை	I2t (A2s)		சக்தி இழப்பு 0.5 இல் (வ)	நிகர எடை (g)
வகை	உருகும்	அழிக்கிறது	சக்தி இழப்பு 0.5 இல் (வ)	நிகர எடை (g)
EV20J500-50A	380	750	1.10
EV20J500-60A	550	1100	1.40
EV20J500-70A	750	1500	1.58
EV20J500-80A	930	2280	1.80
EV20J500-100A	1500	3010	2.30
EV20J500-125A	1410	4202	3.10
EV20J500-150A	2010	6100	3.68

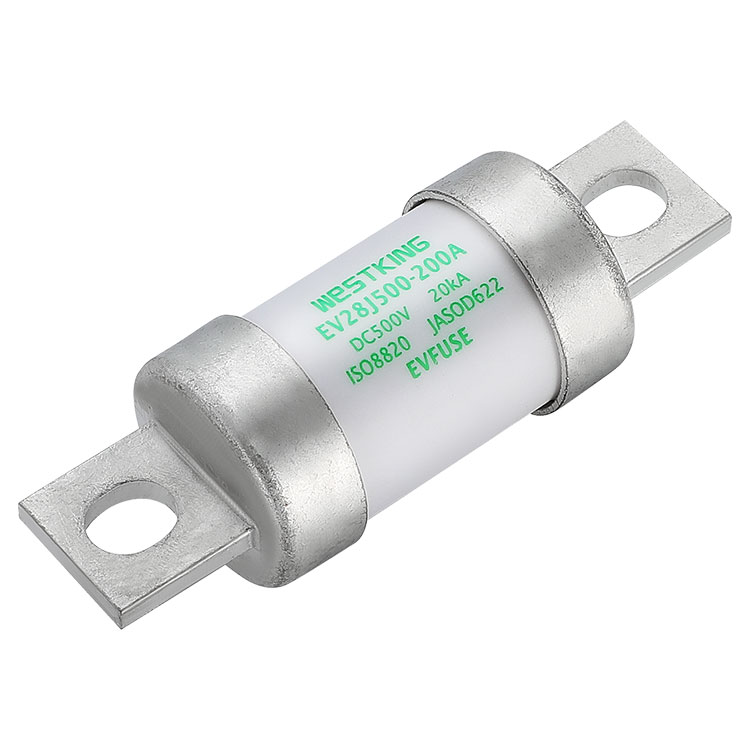

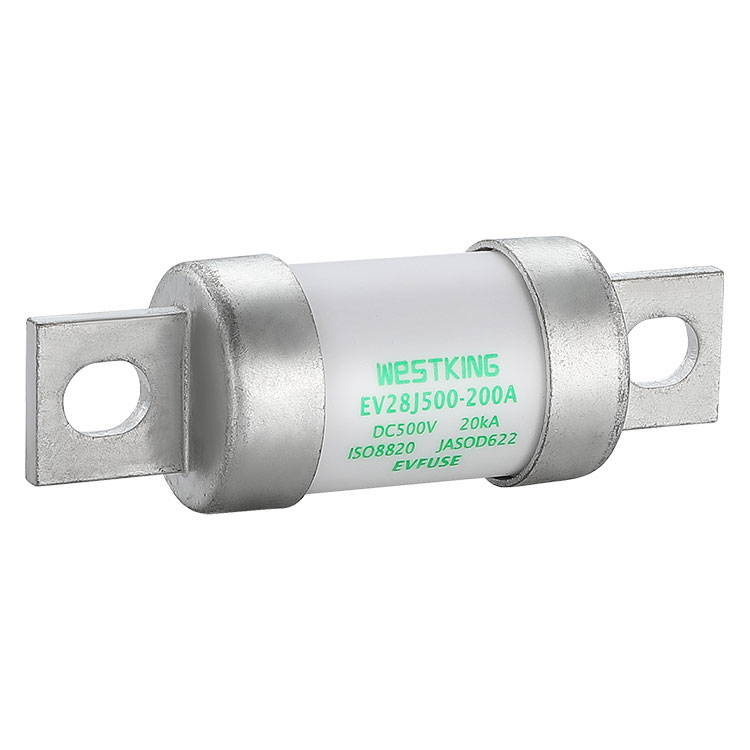

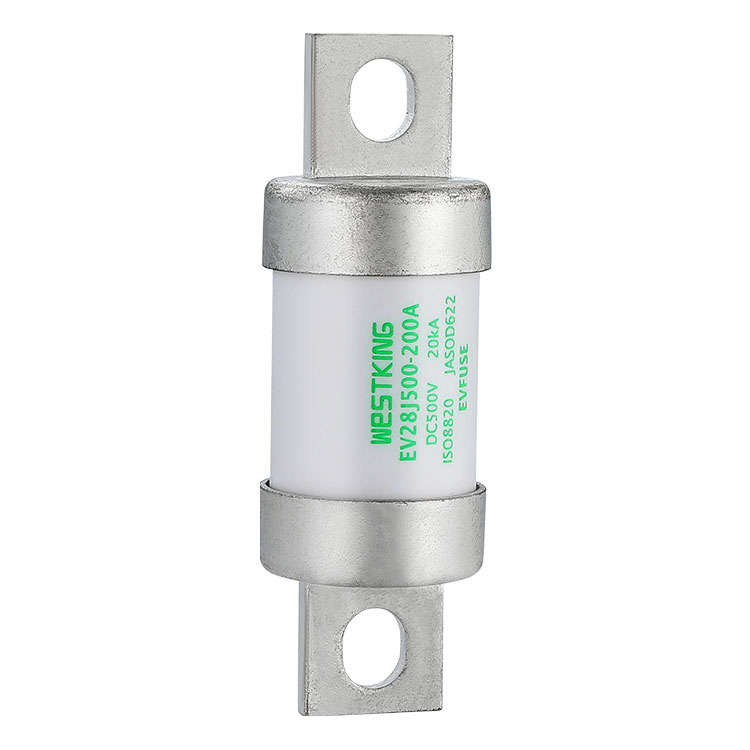

எலக்ட்ரிக் வாகன பவர் ஃப்யூஸ்கள் 500VDC EV28J500 பாதுகாப்பு பேட்டரி பேக்கிற்கு

வகை	I2t (A2s)		சக்தி இழப்பு 0.5 இல் (வ)	நிகர எடை (g)
வகை	உருகும்	அழிக்கிறது	சக்தி இழப்பு 0.5 இல் (வ)	நிகர எடை (g)
EV28J500-100A	1050	3620	3.20
EV28J500-125A	2200	7400	4.00
EV28J500-150A	3390	10200	4.90
EV28J500-175A	3840	11050	5.70
EV28J500-200A	4300	12800	6.80
EV28J500-250A	5400	15020	7.50

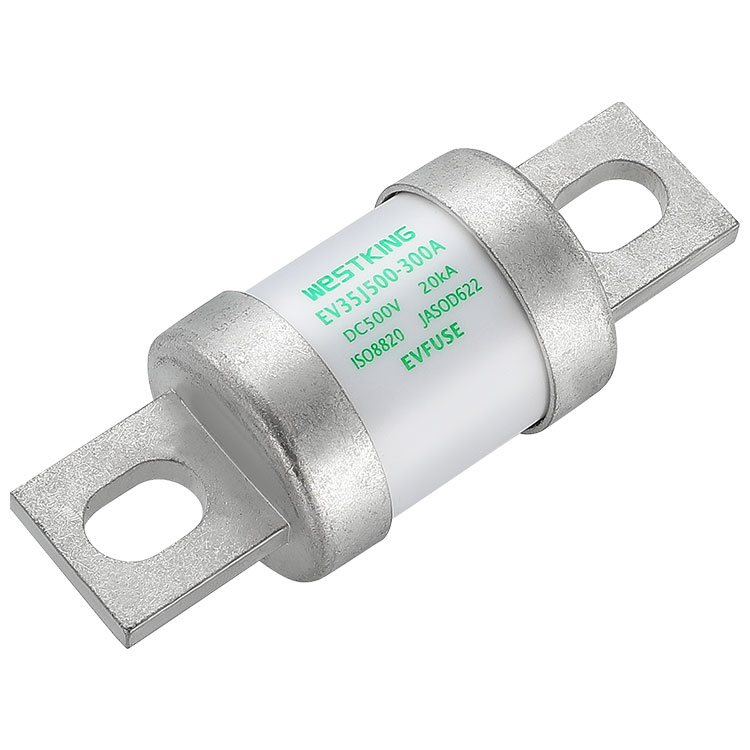

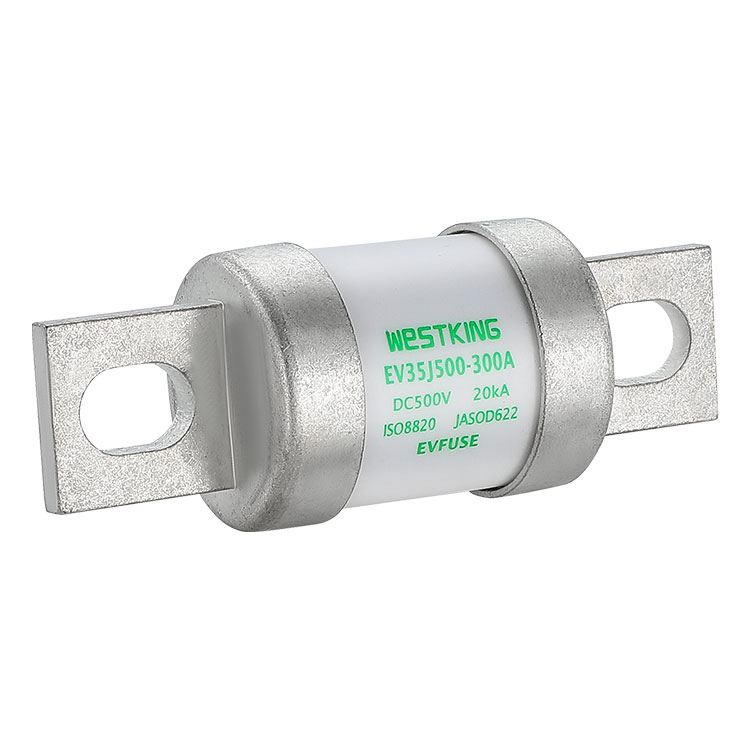

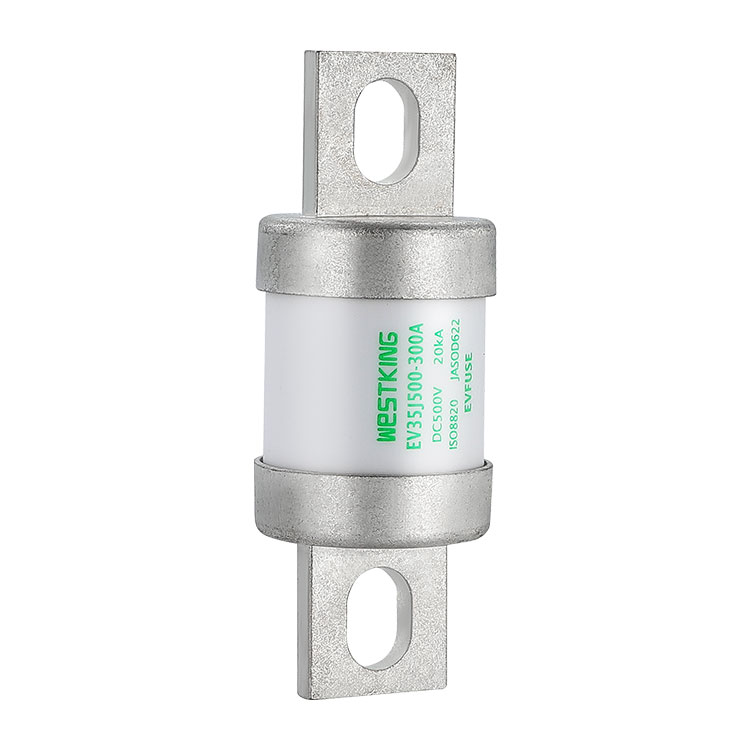

மின்சார வாகன பவர் ஃப்யூஸ்கள் 500VDC EV35J500 பேட்டரி பேக்கிற்கான பாதுகாப்பு

வகை	I2t (A2s)		சக்தி இழப்பு 0.5 இல் (வ)	நிகர எடை (g)
வகை	உருகும்	அழிக்கிறது	சக்தி இழப்பு 0.5 இல் (வ)	நிகர எடை (g)
EV35J500﹣200A	3250	27000	6.20
EV35J500﹣250A	6000	48500	6.90
EV35J500﹣300A	7100	60000	7.80
EV35J500﹣350A	11500	90500	8.80
EV35J500﹣400A	15000	110000	10.20

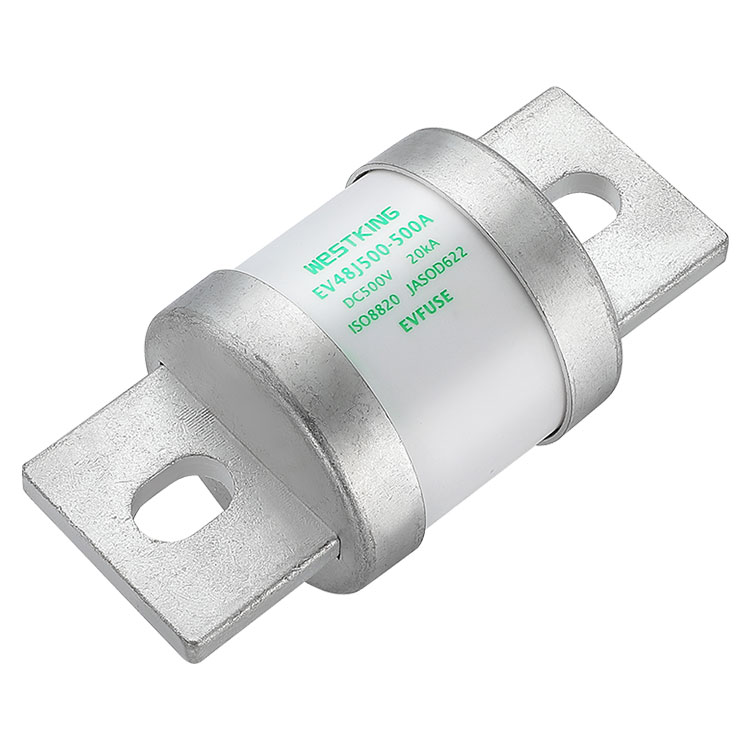

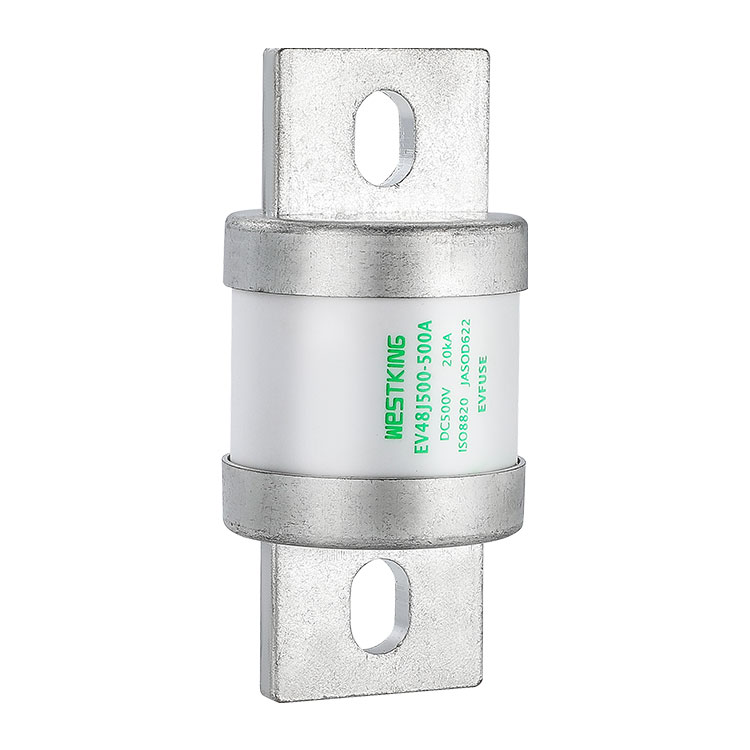

எலக்ட்ரிக் வாகன பவர் ஃப்யூஸ்கள் 500VDC EV48J500 பேட்டரி பேக்கிற்கான பாதுகாப்பு

வகை	I2t (A2s)		சக்தி இழப்பு 0.5 இல் (வ)	நிகர எடை (g)
வகை	உருகும்	அழிக்கிறது	சக்தி இழப்பு 0.5 இல் (வ)	நிகர எடை (g)
EV48J500-300A	14000	130000	7.25
EV48J500-350A	20000	185000	8.60
EV48J500-400A	25000	240000	10.50
EV48J500-450A	31600	300000	12.60
EV48J500-500A	41300	400000	14.00
EV48J500-550A	51000	500000	15.80
EV48J500-600A	59000	560000	17.50

EV FUSE t-I பண்புகள்

வெப்பநிலை திருத்தம் குணகம் விளக்கப்படம்

விளக்கம்:

1. உருகி பொதுவாக -5°C முதல் 40°C வரையிலான வெப்பநிலை வரம்பிற்குள் இயங்குகிறது, மேலும் கூடுதல் திருத்தம் தேவையில்லை.

2. அனுமதிக்கப்பட்ட பயன்பாட்டு நிலைமைகள் -40°C முதல் 85°C வரை.

3.அனுமதிக்கக்கூடிய பயன்பாட்டு நிபந்தனைகளின் வரம்பிற்குள், இந்த அட்டவணையைப் பார்க்கவும்.

WESTKING ஆனது AUTOMOTIVE GRADE EVFUSE இன் கட்டமைப்பை உங்களுக்கு அறிமுகப்படுத்தும், இது மற்ற தொழிற்சாலைகளிலிருந்து கணிசமாக வேறுபட்டது, மேலும் இது புதிய ஆற்றல் மின்சார வாகனங்களுக்காக வடிவமைக்கப்பட்ட ஒரு உருகி கட்டமைப்பாகும்.

1-மெட்டல் எண்ட் கேப் மற்றும் ஊதா நிற செப்பு கால்கள் அதிர்வுக்கு எதிராக அவற்றின் நிலைத்தன்மைக்கு உத்தரவாதம் அளிக்க ரிவெட்டிங் மற்றும் ரீ-வெல்டிங் மூலம் வலுவாக பாதுகாக்கப்படுகின்றன.

2-உயர் அலுமினா பீங்கான் மூலம் ஃபியூஸ் குழாய் புனையப்பட்டது, மின்சார வில் வெளிப்பாட்டைத் தாங்கும் மற்றும் அதிக வெப்பநிலையின் கீழ் அதன் வடிவத்தைத் தக்கவைக்கும் திறன் கொண்டது.

3-உருகி உறுப்பு இறக்குமதி செய்யப்பட்ட ஜப்பானிய அலாய் பொருட்களிலிருந்து வடிவமைக்கப்பட்டுள்ளது, இது தற்போதைய ஸ்டண்ட்களுக்கு அதன் பின்னடைவுக்கு உத்தரவாதம் அளிக்கிறது.

4-ஆர்க் தணிக்கும் ஊடகம் உயர் தூய்மையான குவார்ட்ஸ் மணல், தேர்ந்தெடுக்கப்பட்ட முறையில் சுத்தம் செய்யப்பட்டு செயலாக்கப்படுகிறது.

5-வெஸ்ட்கிங்கின் வளர்ந்த குணப்படுத்தும் செயல்முறையானது குவார்ட்ஸ் மணலை திடப்படுத்தவும், அதிர்வுகளால் உருகி உறுப்பு பிளவுபடுவதைத் தடுக்கவும் மற்றும் மின் வில் தாக்கங்களின் தீவிரத்தை திறமையாக குறைக்கவும் பயன்படுத்தப்படுகிறது.

6-எதிர்ப்பைக் குறைக்க உள் மற்றும் வெளிப்புற முனைகளுக்கு ஒரு குறுக்கீடு பொருத்தம் செயல்படுத்தப்படுகிறது.
