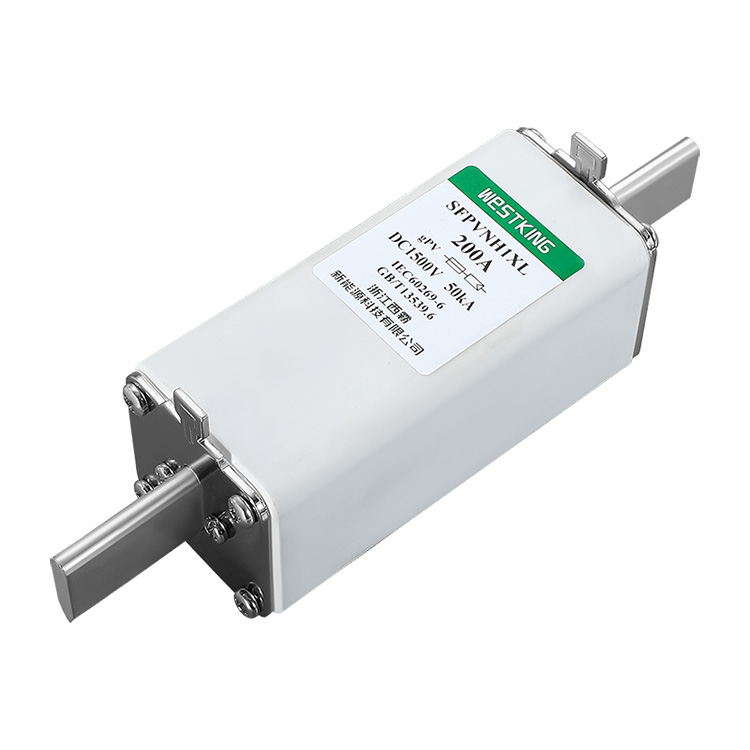

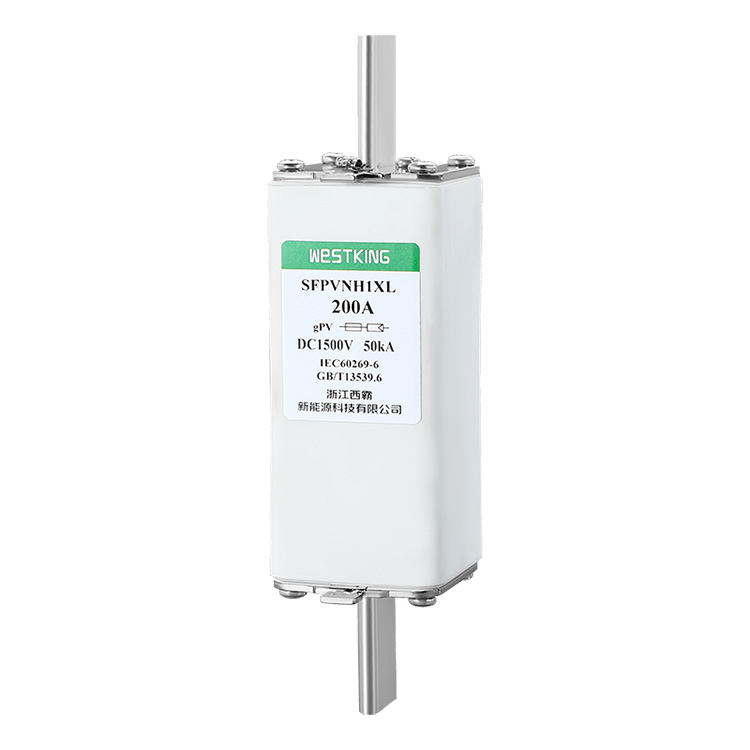

NH1XL GPV 1500VDC உருகி இணைப்பு

ஒளிமின்னழுத்த தொழில்நுட்பத்தில் முன்னேற்றத்துடன், சூரிய ஆற்றல் மாற்றத்தின் செயல்திறன் தொடர்ச்சியான மேம்பாட்டைக் காண்கிறது. இதன் விளைவாக, பல ஒளிமின்னழுத்த மின் நிலையங்கள் 1000Vdc இலிருந்து 1500VDC க்கு மாறியுள்ளன, இதன் விளைவாக குறைந்த மின் இழப்பு மற்றும் கணினி செயல்திறன் அதிகரித்தது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஒளிமின்னழுத்த தொழில்நுட்பம் மேம்படுவதால், சூரிய ஆற்றலின் மாற்றும் திறன் தொடர்ந்து அதிகரித்து வருகிறது. பல ஒளிமின்னழுத்த மின் நிலையங்கள் தங்கள் மின்னழுத்தத்தை 1000Vdc இலிருந்து 1500VDC ஆக மேம்படுத்தி, மின் இழப்பைக் குறைக்கின்றன. சந்தை தேவைக்கு ஏற்ப, வெஸ்ட்கிங் 10X85mm, 10/14X85mm, மற்றும் NH1XL, NH2XL, NH3XL தொடர் சதுர குழாய் வகை உயர்-தற்போதைய ஒளிமின்னழுத்த உருகிகள் உள்ளிட்ட 1500VDC ஒளிமின்னழுத்த பாதுகாப்பு உருகிகளை உருவாக்கியுள்ளது. . மின்னழுத்த மேம்படுத்தல் உருகிகளின் உற்பத்தி செயல்முறைக்கு அதிக தேவைகளை முன்வைக்கிறது. வெஸ்ட்கிங் ஒரு சுயாதீனமான ஆராய்ச்சி மற்றும் மேம்பாட்டு நிறுவனத்தைக் கொண்டுள்ளது, மேலும் முக்கிய கூறு, உருகி உருகும், உயர் மின்னழுத்த முறிவு செயல்பாட்டின் போது உருவாகும் ஆர்க் அதிர்ச்சியை திறம்பட உறிஞ்சி, ஓவர்லோட் மின்னோட்டத்தை பாதுகாப்பாக நிறுத்துவதை உறுதிசெய்ய உயர்-வளைவு பொருளை ஏற்றுக்கொள்கிறது.

தொழில்நுட்ப தரவு

மதிப்பிடப்பட்ட மின்னழுத்தம்:	1500Vdc • மதிப்பிடப்பட்ட மின்னோட்டங்கள்:
63A...250A	•பயன்படுத்தும் வகை:
ஜிபிவி	மதிப்பிடப்பட்ட உடைக்கும் திறன்:
50kA	•குறைந்தபட்ச குறுக்கீடு மதிப்பீடு:
1.35·in	இணைக்கப்படாத மின்னோட்டம்:
1.13·in	•சேமிப்பு வெப்பநிலை:
-40°C ... 90°C	•இயக்க வெப்பநிலை :
-40°C ... 85°C

•சுற்றுப்புற வெப்பநிலை 25°C ஐ விட அதிகமாக இருக்கும்போது, WESTKING சோலார் ஃப்யூஸ் வெப்பநிலை திருத்த அட்டவணையைப் பார்க்கவும்.

தரநிலைகள்

IEC/EN 60269-1 உருகி இணைப்புகள் - பொதுவான தேவைகள்

IEC/EN 60269-6 சூரிய ஒளிமின்னழுத்த அமைப்புகளுக்கான உருகி இணைப்புகள்

UL248-19 ஒளிமின்னழுத்த உருகி இணைப்புகள்

RoHS இணக்கமானது

முக்கிய அம்சங்கள்/நன்மைகள்

உலகளாவிய அங்கீகாரம்

குறைந்த தவறு தற்போதைய குறுக்கீடு திறன்

குறைந்த மின் நுகர்வு

அதிக வலிமை கொண்ட அலுமினா பீங்கான்

அதிக செயல்திறன், குறைந்த மின் நுகர்வு

எளிதாக செருகும் நிறுவல்

விண்ணப்பங்கள்

ஒளிமின்னழுத்த மின் உற்பத்தி பாதுகாப்பு பயன்பாடுகள்

இன்வெர்ட்டர்களைப் பாதுகாத்தல்

உள்வரும் நெட்வொர்க் மின்னோட்டத்திற்கு எதிராகப் பாதுகாத்தல்

சான்றிதழ்கள்

• is09001 iatf16949

தோற்றம்

சீனா

மின்னியல் சிறப்பியல்புகள்

கணக்கிடப்பட்ட மின் அளவு	I2t(A2s)		சக்தி இழப்பு (w) 1.0 இன்	நிகர எடை
கணக்கிடப்பட்ட மின் அளவு	உருகுதல்	அழிக்கிறது	சக்தி இழப்பு (w) 1.0 இன்	நிகர எடை
63A	500	1250	22	960 கிராம்
80A	680	2300	24
100A	1100	4200	29
125A	2000	8000	35
160A	5200	19000	42
200A	9500	46000	52
250A	16800	82000	60
