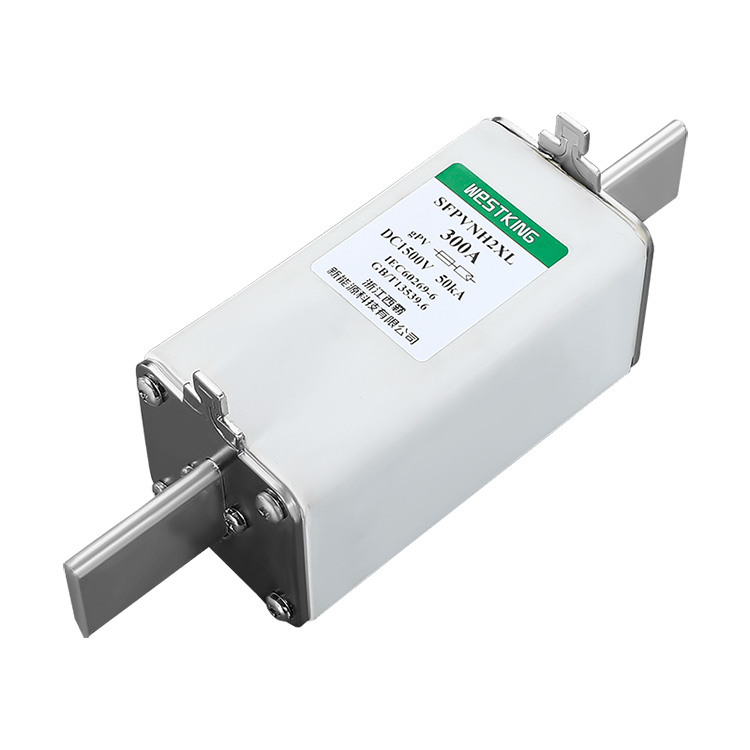

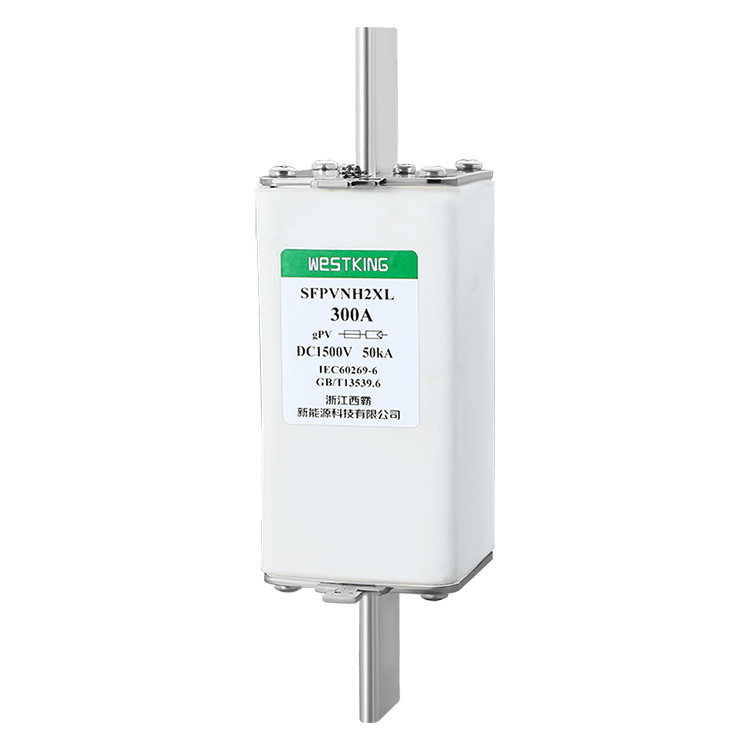

NH2XL GPV 1500VDC ஃபியூஸ் இணைப்பு

வெஸ்ட்கிங் NH2XL PV உருகி, ஒளிமின்னழுத்த சங்கிலி சுற்றுகளுக்குள் கேபிள்களைப் பாதுகாப்பதற்காக முதன்மையாக வடிவமைக்கப்பட்டுள்ளது.நம்பகமான பாதுகாவலராக நிற்கிறார். அதன் புதுமையான செருகும்-பாணி அமைப்பு பயனுள்ள பாதுகாப்பை உறுதி செய்வதோடு மட்டுமல்லாமல், நிறுவல் மற்றும் மாற்று செயல்முறைகளின் வசதியையும் மேம்படுத்துகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வெஸ்ட்கிங் NH2XL ஒளிமின்னழுத்த (PV) உருகிஒளிமின்னழுத்த சங்கிலி சுற்றுகளில் கேபிள்களைப் பாதுகாக்க முதன்மையாக வடிவமைக்கப்பட்டுள்ளது. அதன் செருகும்-பாணி அமைப்பு நிறுவல் மற்றும் மாற்றீடு மிகவும் வசதியானது. அதன் சிறந்த செயல்திறன் மற்றும் நம்பகத்தன்மையுடன், NH2XL உருகி உலகளவில் பரவலான வரவேற்பைப் பெற்றுள்ளது. கூடுதலாக, தயாரிப்பு IEC60269 தரநிலையுடன் இணங்குகிறது, பல்வேறு பயன்பாட்டு சூழ்நிலைகளில் அதன் பாதுகாப்பு மற்றும் நிலைத்தன்மையை உறுதி செய்கிறது. NH2XL உருகியின் செருகும் அமைப்பு ஒளிமின்னழுத்த அமைப்புகளுடன் விரைவான இணைப்பை அனுமதிக்கிறது, நிறுவல் செலவுகள் மற்றும் நேரத்தை குறைக்கிறது. அதன் கச்சிதமான வடிவமைப்பு மற்றும் அதிக வலிமை கொண்ட பொருட்கள், நவீன ஒளிமின்னழுத்த அமைப்புகளின் இடத் தேவைகளைப் பூர்த்தி செய்து, வரையறுக்கப்பட்ட இடைவெளிகளில் நிறுவலை செயல்படுத்துகின்றன. மேலும், NH2XL உருகி தவறான மின்னோட்டங்களை எதிர்ப்பதில் சிறந்த செயல்திறனை வெளிப்படுத்துகிறது, ஒளிமின்னழுத்த அமைப்புகளை சேதத்திலிருந்து திறம்பட பாதுகாக்கிறது.

தொழில்நுட்ப தரவு

மதிப்பிடப்பட்ட மின்னழுத்தம்:	1500Vdc
மதிப்பிடப்பட்ட மின்னோட்டங்கள்:	125A...400A
•பயன்படுத்தும் வகை:	ஜிபிவி
மதிப்பிடப்பட்ட உடைக்கும் திறன்:	50kA
•குறைந்தபட்ச குறுக்கீடு மதிப்பீடு:	1.35·in
இணைக்கப்படாத மின்னோட்டம்:	1.13·in
•சேமிப்பு வெப்பநிலை:	-40°C ... 90°C
•இயக்க வெப்பநிலை :	-40°C ... 85°C

•சுற்றுப்புற வெப்பநிலை 25°C ஐ விட அதிகமாக இருக்கும்போது, WESTKING சோலார் ஃப்யூஸ் வெப்பநிலை திருத்த அட்டவணையைப் பார்க்கவும்.

தரநிலைகள்

IEC/EN 60269-1 உருகி இணைப்புகள் - பொதுவான தேவைகள்

IEC/EN 60269-6 சூரிய ஒளிமின்னழுத்த அமைப்புகளுக்கான உருகி இணைப்புகள்

UL248-19 ஒளிமின்னழுத்த உருகி இணைப்புகள்

RoHS இணக்கமானது

முக்கிய அம்சங்கள்/நன்மைகள்

ஸ்ட்ரைக்கர் சாதனத்துடன்

முழு அளவிலான பாதுகாப்பு

ஜப்பானின் தோஷிபாவிலிருந்து தேர்ந்தெடுக்கப்பட்ட உருகி பொருள்

உப்பு தெளிப்பு சோதனை தேவைகளை பூர்த்தி செய்யுங்கள்

விண்ணப்பங்கள்

இன்வெர்ட்டர்கள் மற்றும் பேட்டரி சார்ஜ் கன்ட்ரோலர்களுடன் இணக்கமானது, இந்த சாதனம் இன்-லைன் PV தொகுதிகளுக்கு பாதுகாப்பை வழங்குகிறது மற்றும் இணைப்பான் பெட்டி பயன்பாடுகளுக்கு ஏற்றது.

அனைத்து ஒளிமின்னழுத்த அமைப்புகளிலும் பயன்படுத்த ஏற்றது, இது PV அமைப்புகளின் சரம்/வரிசை மட்டத்தில் பாதுகாப்பை வழங்குகிறது.

சான்றிதழ்கள்

• is09001 iatf16949

தோற்றம்

சீனா

மின்னியல் சிறப்பியல்புகள்

கணக்கிடப்பட்ட மின் அளவு	I2t(A2s)		சக்தி இழப்பு (w) 1.0 இன்	நிகர எடை
கணக்கிடப்பட்ட மின் அளவு	உருகுதல்	அழிக்கிறது	சக்தி இழப்பு (w) 1.0 இன்	நிகர எடை
125A	2000	8000	35	1250 கிராம்
160A	5200	19000	42
200A	9500	46000	52
250A	16800	82000	60
315A	40000	120000	72
350A	44000	136000	80
400A	56000	180000	88
