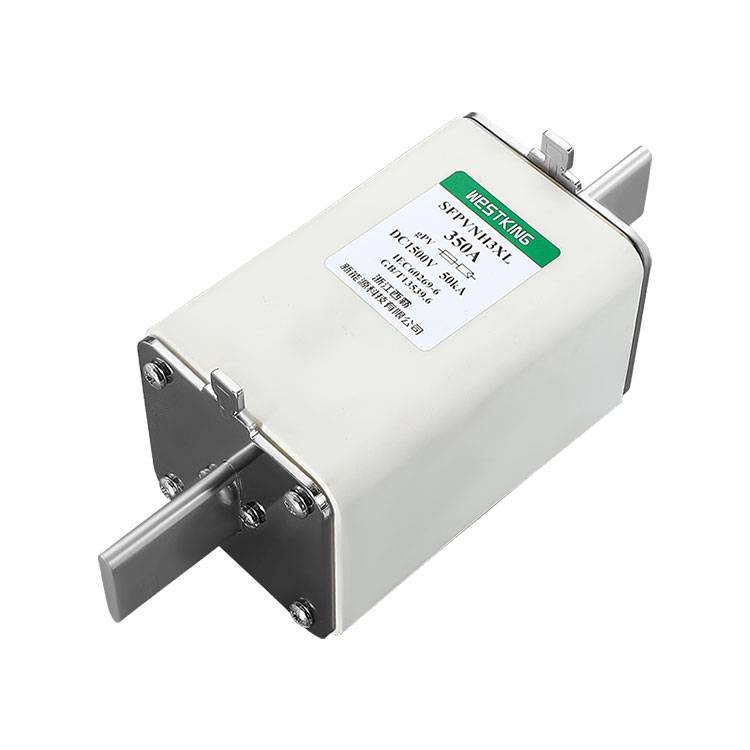

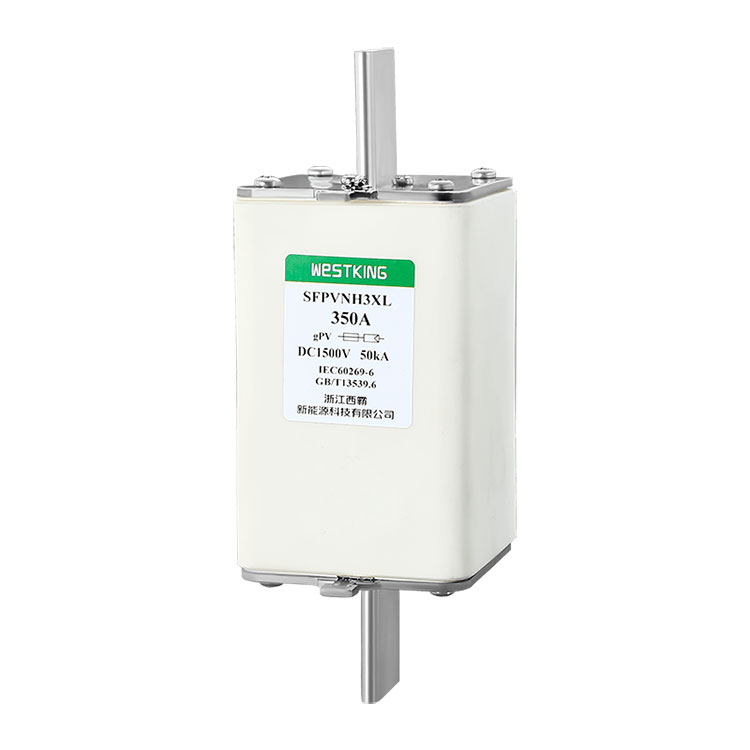

NH3XL GPV 1500VDC ஃபியூஸ் இணைப்பு

ஒளிமின்னழுத்த மின் உற்பத்தி அமைப்புகளுக்குள், வெஸ்ட்கிங்கின் உருகிகள்மின்னோட்ட மற்றும் குறுகிய சுற்று நிகழ்வுகளால் ஏற்படக்கூடிய சேதங்களுக்கு எதிராக சுற்றுகள் மற்றும் உபகரணங்களைப் பாதுகாப்பதில் முக்கிய பங்கு வகிக்கிறது. இந்த உருகிகள் செல் சரம் சுற்றுகள், இன்வெர்ட்டர் உள்ளீடு/வெளியீட்டு சுற்றுகள், பேட்டரி சார்ஜிங் சர்க்யூட்கள் மற்றும் கிரிட்-இணைக்கப்பட்ட இன்வெர்ட்டர் சர்க்யூட்கள் உட்பட, ஒளிமின்னழுத்த அமைப்புகளின் பல்வேறு பிரிவுகளில் விரிவான பயன்பாட்டைக் காண்கின்றன.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஒளிமின்னழுத்த மின் உற்பத்தி அமைப்புகளில், வெஸ்ட்கிங்கின் உருகிகள்மின்னோட்ட மற்றும் குறுகிய-சுற்று மின்னோட்டங்களால் ஏற்படும் சேதத்திலிருந்து சுற்றுகள் மற்றும் உபகரணங்களைப் பாதுகாக்க முக்கியமாகப் பயன்படுத்தப்படுகின்றன. இந்த உருகிகள் ஒளிமின்னழுத்த செல் சரம் சுற்றுகள், இன்வெர்ட்டர் உள்ளீடு/வெளியீட்டு சுற்றுகள், பேட்டரி சார்ஜிங் சர்க்யூட்கள் மற்றும் கிரிட்-இணைக்கப்பட்ட இன்வெர்ட்டர் சர்க்யூட்கள் போன்றவற்றில் கணினியின் நம்பகத்தன்மை மற்றும் நிலைத்தன்மையை மேம்படுத்த பரவலாகப் பயன்படுத்தப்படுகின்றன. வெஸ்ட்கிங்கின் உருகிகள் உயர்தரப் பொருட்களால் ஆனவை மற்றும் பல்வேறு காட்சிகளின் தேவைகளைப் பூர்த்தி செய்யக்கூடிய உயர் செயல்திறன், எளிதான நிறுவல் மற்றும் கச்சிதமான வடிவமைப்பு ஆகியவற்றைக் கொண்ட நேர்த்தியான கைவினைத்திறனுடன் தயாரிக்கப்படுகின்றன.

தொழில்நுட்ப தரவு

மதிப்பிடப்பட்ட மின்னழுத்தம்:	1500Vdc
மதிப்பிடப்பட்ட மின்னோட்டங்கள்:	350A...630A
•பயன்படுத்தும் வகை:	ஜிபிவி
மதிப்பிடப்பட்ட உடைக்கும் திறன்:	50kA
•குறைந்தபட்ச குறுக்கீடு மதிப்பீடு:	1.35·in
இணைக்கப்படாத மின்னோட்டம்:	1.13·in
•சேமிப்பு வெப்பநிலை:	-40°C ... 90°C
•இயக்க வெப்பநிலை :	-40°C ... 85°C

•சுற்றுப்புற வெப்பநிலை 25°C ஐ விட அதிகமாக இருக்கும்போது, WESTKING சோலார் ஃப்யூஸ் வெப்பநிலை திருத்த அட்டவணையைப் பார்க்கவும்.

தரநிலைகள்

IEC/EN 60269-1 உருகி இணைப்புகள் - பொதுவான தேவைகள்

IEC/EN 60269-6 சூரிய ஒளிமின்னழுத்த அமைப்புகளுக்கான உருகி இணைப்புகள்

UL248-19 ஒளிமின்னழுத்த உருகி இணைப்புகள்

RoHS இணக்கமானது

முக்கிய அம்சங்கள்/நன்மைகள்

உயர் மின்னழுத்த எதிர்ப்பு அலுமினா பீங்கான்

குறைந்த தவறான மின்னோட்டங்களை குறுக்கிடும் திறன் கொண்டது

குறைந்த வெப்பநிலை உயர்வு

துல்லியமான முத்திரையிடப்பட்ட உருகி உறுப்பு

குறைந்த மின் நுகர்வு

விண்ணப்பங்கள்

இன்வெர்ட்டர்கள் மற்றும் பேட்டரி சார்ஜ் கன்ட்ரோலர்களுடன் இணக்கமானது, இந்த சாதனம் இன்-லைன் PV தொகுதிகளுக்கு பாதுகாப்பை வழங்குகிறது மற்றும் இணைப்பான் பெட்டி பயன்பாடுகளுக்கு ஏற்றது.

அனைத்து ஒளிமின்னழுத்த அமைப்புகளிலும் பயன்படுத்த ஏற்றது, இது PV அமைப்புகளின் சரம்/வரிசை மட்டத்தில் பாதுகாப்பை வழங்குகிறது.

சான்றிதழ்கள்

• is09001 iatf16949

தோற்றம்

சீனா

மின்னியல் சிறப்பியல்புகள்

கணக்கிடப்பட்ட மின் அளவு	I2t(A2s)		சக்தி இழப்பு (w) 1.0 இன்	நிகர எடை
கணக்கிடப்பட்ட மின் அளவு	உருகுதல்	அழிக்கிறது	சக்தி இழப்பு (w) 1.0 இன்	நிகர எடை
350A	44000	136000	80	1600 கிராம்
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126

t-I பண்புகள்

பரிமாணங்கள் (மிமீ)

A	B	C	D	E	F	G	H
119	114	125	202	32	6	57	74

இணக்கமான FUSE தளங்கள்

வெப்பநிலை திருத்தம் குணகம் விளக்கப்படம்

விளக்கம்:

1. உருகி பொதுவாக -5°C முதல் 40°C வரையிலான வெப்பநிலை வரம்பிற்குள் இயங்குகிறது, மேலும் கூடுதல் திருத்தம் தேவையில்லை.

2. அனுமதிக்கப்பட்ட பயன்பாட்டு நிலைமைகள் -40°C முதல் 85°C வரை.

3.அனுமதிக்கக்கூடிய பயன்பாட்டு நிபந்தனைகளின் வரம்பிற்குள், இந்த அட்டவணையைப் பார்க்கவும்.
